| 電氣參數 Electrical Specifications | |
| 型號 Model | BZ17102170TS001 |
| 頻率范圍 Frequency range（MHz） | 1710～2170 |
| 極化方式 Polarization | ±45o |
| 增益 Gain（dBi） | 2×17.5 |
| 半功率波瓣寬度half-power beam width（°） | H:65 V:7 |
| 前后比Front-to-back ratio（dB） | ≥25 |
| 輸入阻抗Input Impedance（Ω） | 50 |
| 電壓駐波比 VSWR | ≤1.5 |
| 隔離度Isolation between ports | ≥28dB |
| 交叉極化鑒別率Cross-polar ratio | ≥15dB@0o ≥10dB@+/-60o |
| 上第一副瓣抑制 Sidelobe suppression for first sidelobe above horizon | 15 dBi |
| 最大功率Maximum input power（W） | 200 |
| 雷電保護Lightning protection | 直流接地DC Ground |
| 機械參數Mechanical Specifications | |
| 接頭類型Input connector type | 2-N母頭 2-N Female |
| 天線尺寸Dimensions-mm (Height/Width/Depth) | 1120*175*80 |
| 包裝尺寸Packing size（mm） | 1190*200*150 |
| 天線重量Antenna weight （kg） | 6.5 |
| 天線罩材料Radome material | UPVC |
| 天線罩顏色Radome color | 灰色Gray |

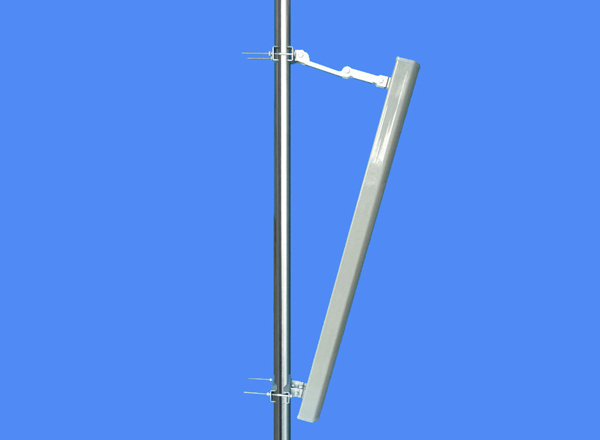

| 機械可調傾角Mechanical tilt（°） | 0～10 |
| 工作溫度Operating temperature（°c） | -40～60 |
| 極限風速Rated Wind Velocity（m/s） | 60 |
| 抱桿直徑Mounting hardware（mm） | ￠35～￠75 |
